Крыша перехода административного здания

Местоположение

ГАЗПРОМ
Рабочая площадка: крыша перехода административного здания
Количество участков: 1
Длина участка: 36 м
Количество пользователей на участке: 2

Задача

обеспечить безопасное выполнение работ на высоте при обслуживании кровли перехода административного здания:
  • очистка снега;
  • периодический ремонт;
  • мойка окон.

Решение

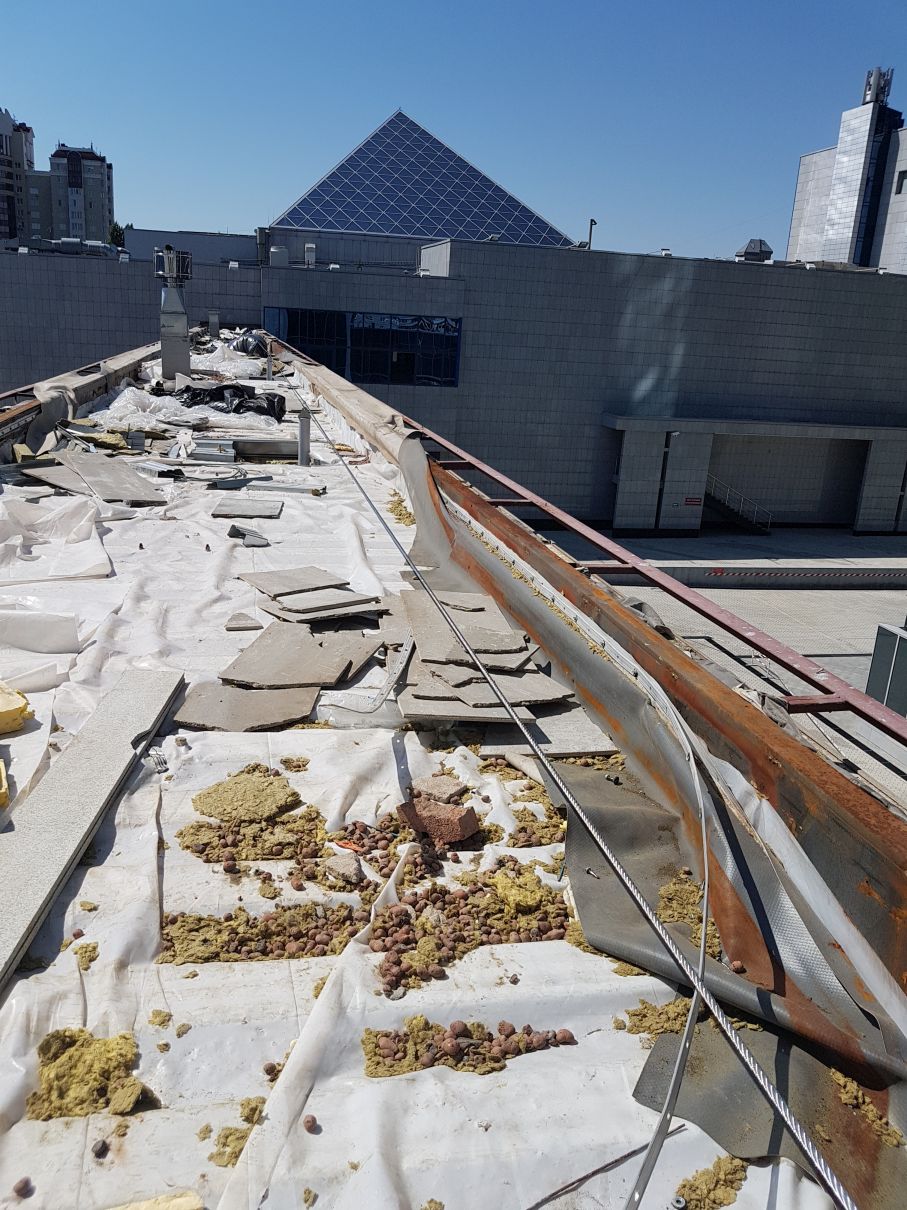

Гибкая горизонтальная анкерная линия GORIZONT с установкой на анкерные столбики (столбы) AP-2h.

Установленное оборудование

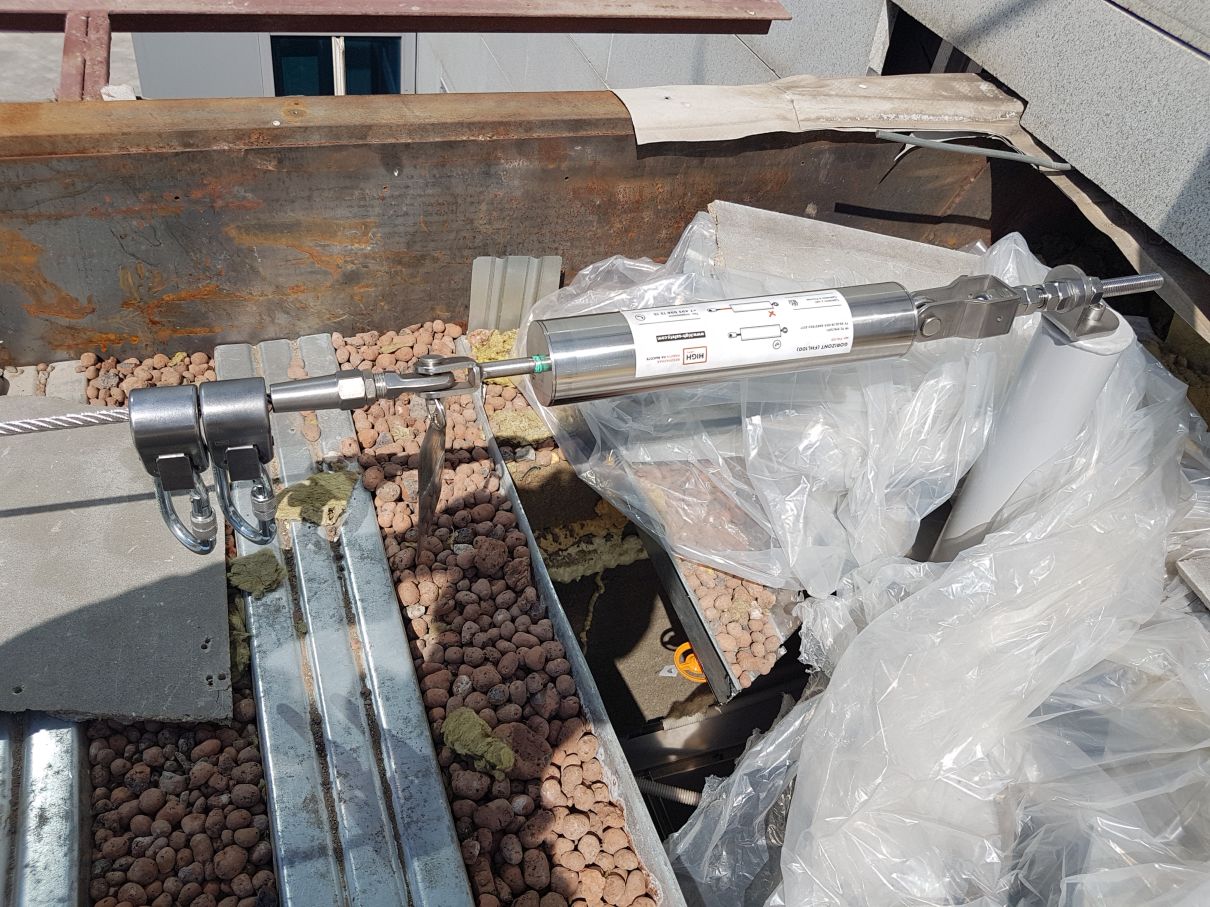

Горизонтальная гибкая анкерная линия GORIZONT компании HIGH SAFETY - наиболее простое и доступное решение для организации безопасной работы на высоте на любых типах горизонтальных поверхностей (чистка крыш, кровельные работы) на уровне пояса или над головой.

  • Установка анкерной линии при факторе падения 0, 1, 2;
  • До 4-х одновременно работающих пользователей на одном участке линии. Испытано по ГОСТ EN/TS 16415-2015;
  • Возможен монтаж с любым шагом установки промежуточных анкеров (до 12 м). Доступны также готовые «пакетные решения»: 12, 24, 36, 48, 60, 72 и 84 метров линии;
  • Может быть установлена в пожароопасных и взрывоопасных зонах, что подтверждается сертификатом. Все компоненты линии имеют маркировку: IIC Ga T6 (взрывозащита: IIC Ga T6).

Применение



Анкерное устройство типа А

Максимальное допустимое одновременное число пользователей не более 3

Масса одного пользователя с оборудованием не должна превышать 100 кг

Статическая прочность не менее 15 кН

Материал: сталь, полимерное покрытие

Оборудование имеет маркировку IIC Ga T6

Высота: от 0,2 до 0,4 м

Масса: до 3,9 кг

Компонент системы обеспечения безопасности работ на высоте для закрепления на вертикальных, горизонтальных и наклонных поверхностях. Монтаж анкерного столба осуществляется к несущей конструкции: металлической или бетонной. Прочность анкерного устройства зависит от качества поверхности, в которую он установлен, и от качества установки. Внимание! Прочность анкера существенно снижается при установке в мягкую породу. В некоторых случаях необходимо проводить испытания прочности непосредственно в месте установки.

Основание столба имеет 4 отверстия для крепления.

Точки анкерного крепления располагается в верхней части конструкции.

Испытано в соответствии с ГОСТ EN 795-2019, ГОСТ EN/TS 16416-2015.

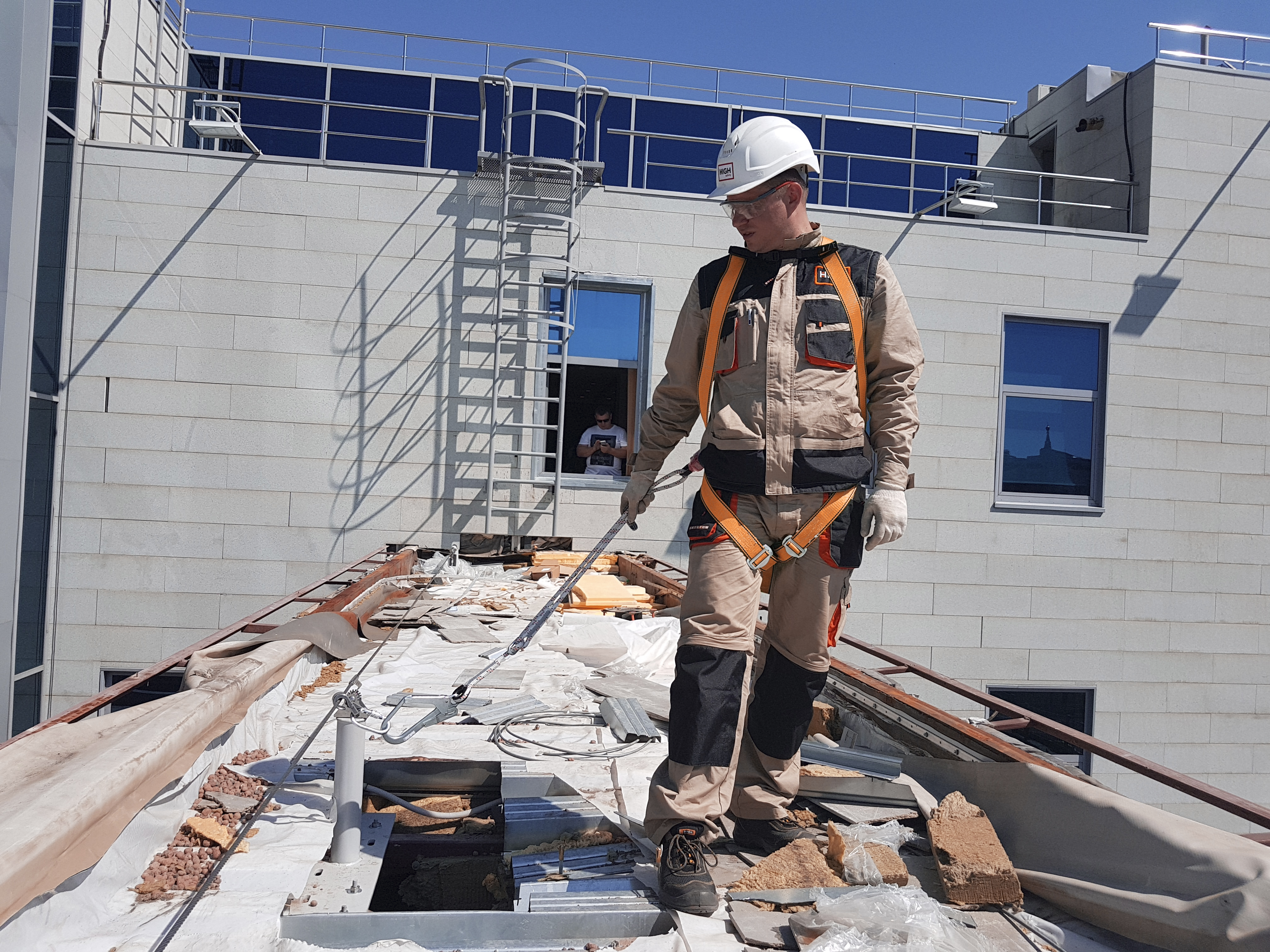

Страховочная привязь BAZIS HS-30 предназначена для безопасной остановки падения и уменьшения тяжести последствий после срыва пользователя. Она является компонентом страховочной системы обеспечения безопасности работ на высоте.

  • Размер: 1, 2
  • Масса: 1,2 кг
  • Лента: полиэстер, ширина 45 мм
  • Соединительные и регулировочные пряжки: оцинкованная сталь
  • D-образные кольца: оцинкованная сталь
  • Х-образная пластина: прорезиненная кожа
  • Индикаторы падения на наплечных лямках
  • Температура эксплуатации: от -50°C до +50°С

Привязь имеет три точки крепления: передняя (на груди) и задние (D-образное кольцо на спине, удлиняющий элемент «хлястик») для присоединения к системе защиты от падения.

Для идентификации верха и низа привязи лямки имеют разные цвета (синий с СВН, серый).

Фиксация хлястика осуществляется при помощи пластиковой клипсы (шлевки) без использования застежки "велько". Фиксация лямок осуществляется также при помощи пластиковых клипс, это позволяет убрать лишние концы лямок.

X-образная пластина на спине, предотвращает наплечные лямки от сдвига и удушения пользователя в случае срыва, изготовлена из прорезиненной искусственной кожи.

Маркировка изделия наносится на идентификационную бирку – книжку из водоотталкивающего материала, содержащую информацию об изделии, пользователе, способе надевания и сроках инспекционного контроля. Книжка имеет защитный чехол.
