Оснащение страховочными системами кровли стадиона

Местоположение

ВТБ Арена - Центральный стадион "Динамо"

Рабочая зона: кровля объекта "Спортивный и концертно-развлекательный комплекс "ВТБ Арена - Центральный стадион "Динамо".

Задача

Обеспечить безопасное выполнение работ на кровле при обслуживании здания

Решение

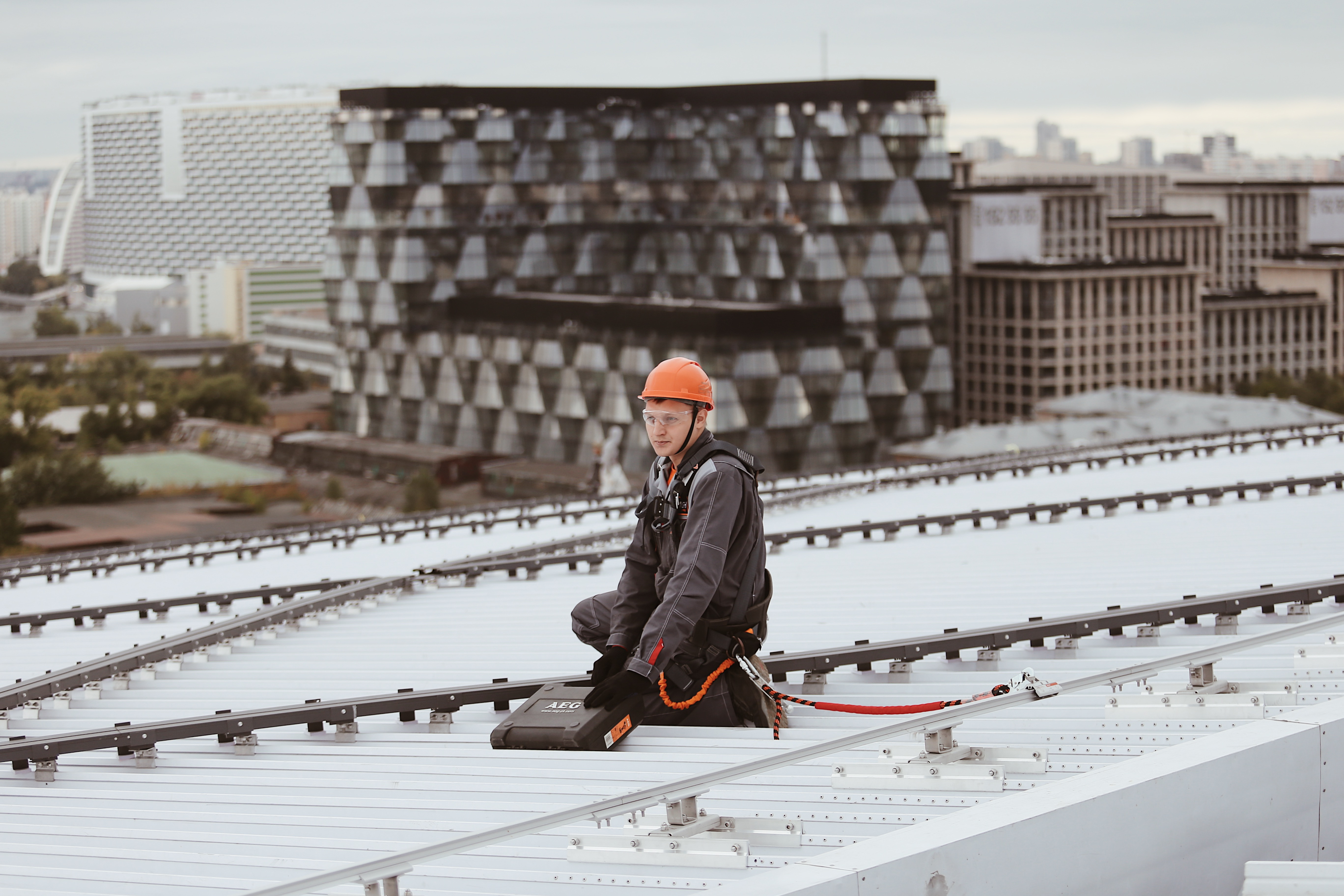

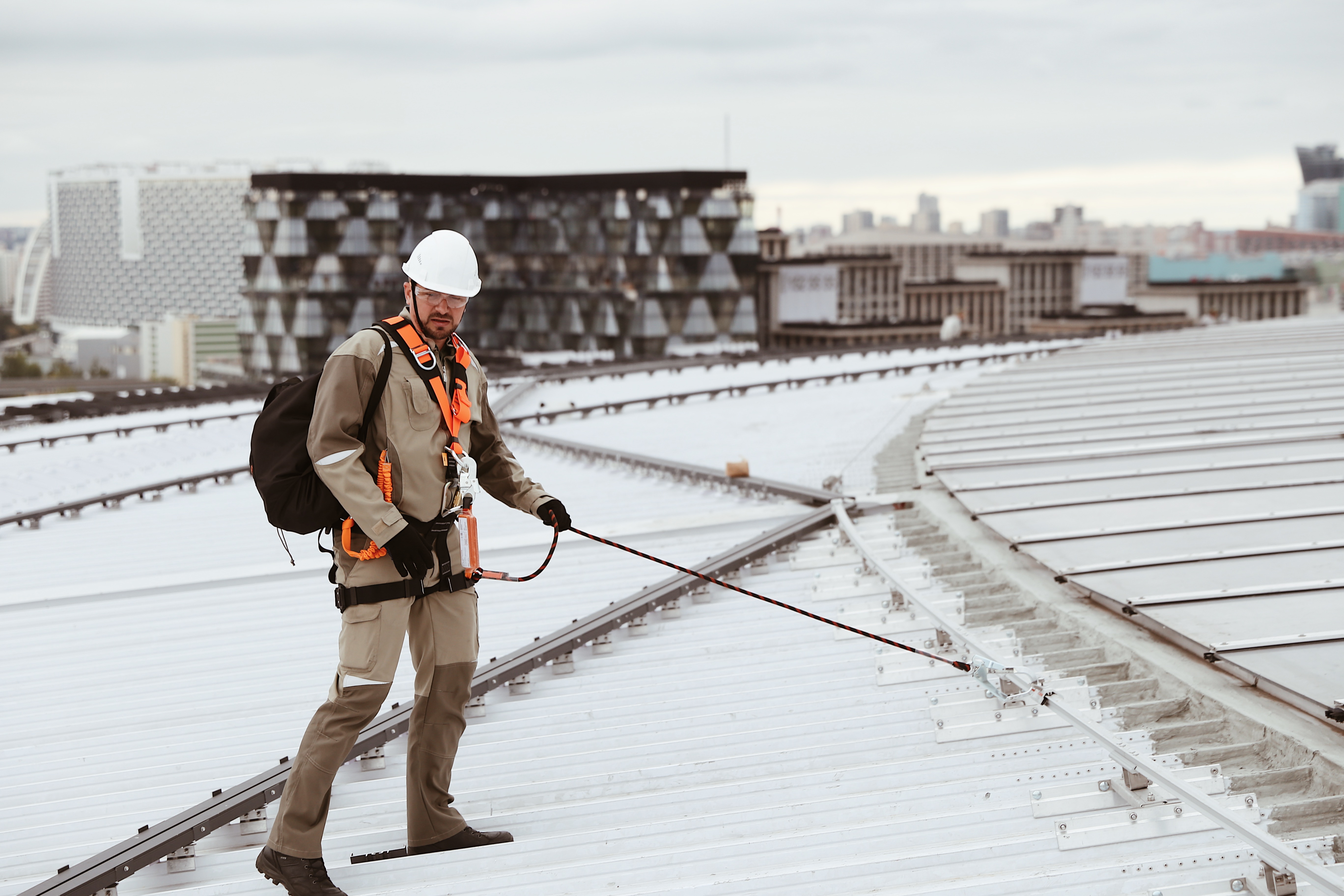

Гибкая горизонтальная однотросовая анкерная линия GORIZONT 2 на столбах для фальцевой кровли и жесткая горизонтальная анкерная линия MOST 2 обеспечивают безопасное перемещение по плоскому участку кровли

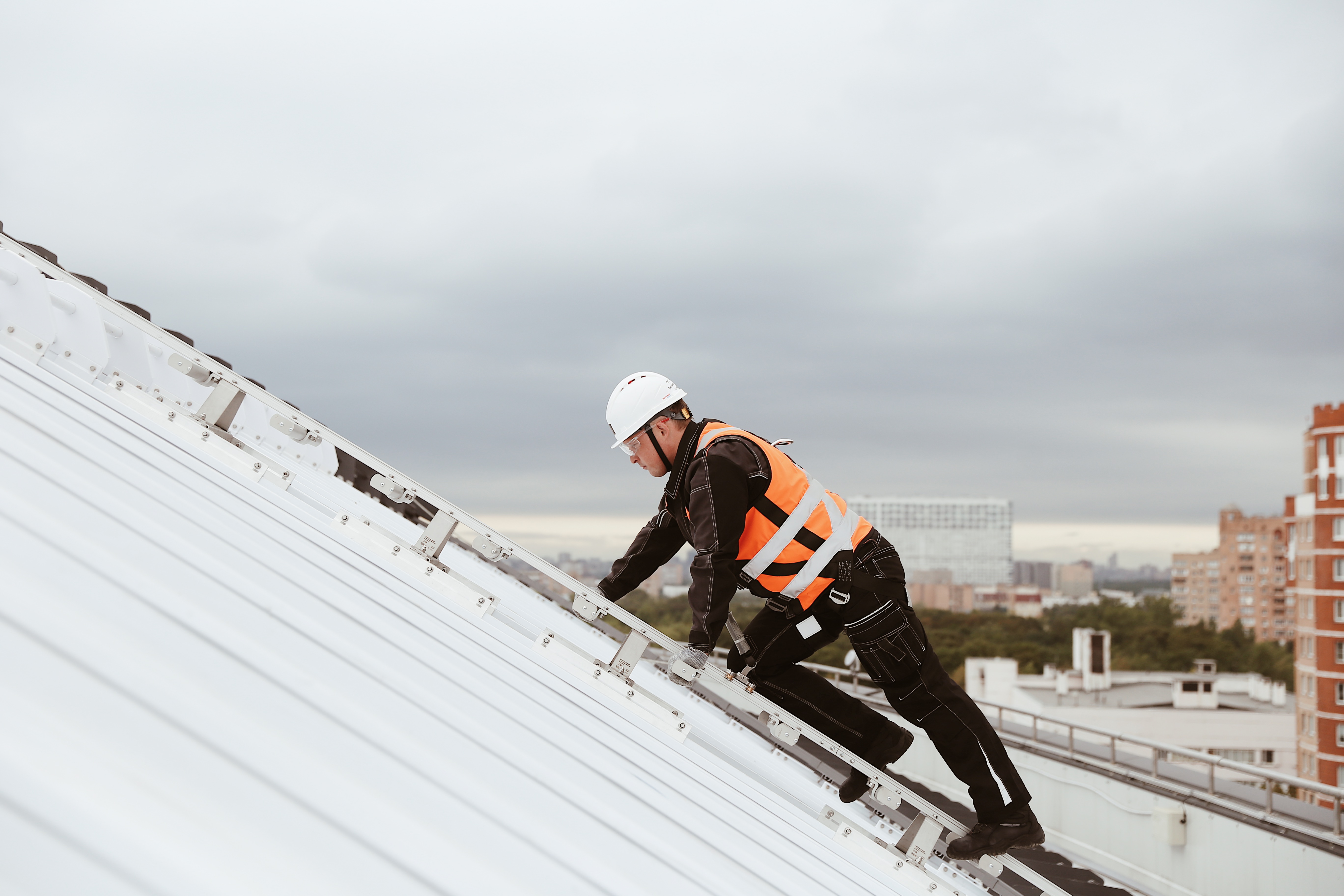

ZARYA 2 для перемещения по скатным участкам, крепление осуществляется при помощи регулируемого стропа HS-L11

Страховочная привязь - BAZIS HS-50 с интегрированным поясом

Установленное оборудование

Страховочная привязь BAZIS HS-50 является компонентом страховочной системы обеспечения безопасности работ на высоте, а также удерживающей системы и системы позиционирования. Имеет 5 точек крепления.

Особенности привязи:

  • три точки крепления страховочной подсистемы: две текстильные петли спереди, D-образное кольцо на спине, удлиняющий элемент «хлястик» на спине;
  • две боковые точки крепления: выгнутые D-образные кольца на поясном ремне (система позиционирования);
  • индикаторы срабатывания на наплечных лямках;
  • СВ нить в плетении;
  • разный цвет лямок для идентификации верха и низа привязи (синий с СВ нитью - верх привязи, серый - её низ);
  • разгрузочные петли для инструмента;
  • широкий эргономичный кушак из триплированной ткани;
  • фиксация лямок и "хлястика" при помощи пластиковых клипс – позволяет убрать их лишние концы;
  • X-образная пластина на спине предотвращает сдвиг наплечных лямок и удушение пользователя в случае срыва, изготовлена из ПНД (полиэтилен низкого давления);
  • маркировка размещена на вшивном ярлыке, расположенном под защитным брендированным чехлом на застежке-липучке Velcro.
  • Может применяться для работы во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений с максимальной температурой поверхности элементов ниже 85°С.

Удерживающий строп с регулятором длины HS-R12d является компонентом удерживающей системы обеспечения безопасности работ на высоте. Представляет собой соединительную подсистему.

  • Строп предназначен для ограничения диапазона движения пользователя, чтобы исключить доступ на участки, где существует риск свободного падения с высоты.
  • Строп изготовлен из полиамидного шнура. Регулятором длины выступает кольцо из оцинкованной стали. На одном конце стропа установлен карабин класса Т, на другом - карабин класса А. Петля стропа с карабином класса А на конце усилена коушем, изготовленным из ПНД. Концы стропа прошиты контрастными нитками сигнального цвета, а также защищены термоусадочной трубкой из ПВХ.
  • Все соединения неразъемные.
  • Может применяться для работы во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений с максимальной температурой поверхности элементов ниже 85°С.

Горизонтальная жесткая анкерная линия MOST 2 является анкерным устройством типа D. Идеальное решение для применения в системах обслуживания фасадов (СОФ). Подходит в качестве анкерного устройства для передвижения пользователя по горизонтали, для выполнения работ с применением канатного доступа.

Может использоваться для проведения работ на ж/д- и автоцистернах (налив, слив, взятие проб, проведение замеров), для работ на крышах, для обслуживания фасадов промышленных и городских зданий (торговых центров, жилых домов, бизнес-центров).

  • Максимальное количество одновременных пользователей – не более четырех включительно (при наличии мобильной анкерной точки на каждого пользователя).
  • Предназначено для работы с факторами падения равными 0, 1, 2.
  • Монтаж осуществляется к несущей конструкции.

Анкерная линия предназначена для эксплуатации при температуре окружающей среды от минус 60°С до плюс 60°С внутри помещений и на открытом воздухе.

MOST 2 может применяться для работы во взрывоопасных газовых средах в помещениях и наружных установках с максимальной температурой поверхности элементов ниже 85°С, кроме подземных выработок шахт, рудников и их наземных строений.

MOST 2 соответствует требованиям регламента Таможенного союза ТР ТС 019/2011.

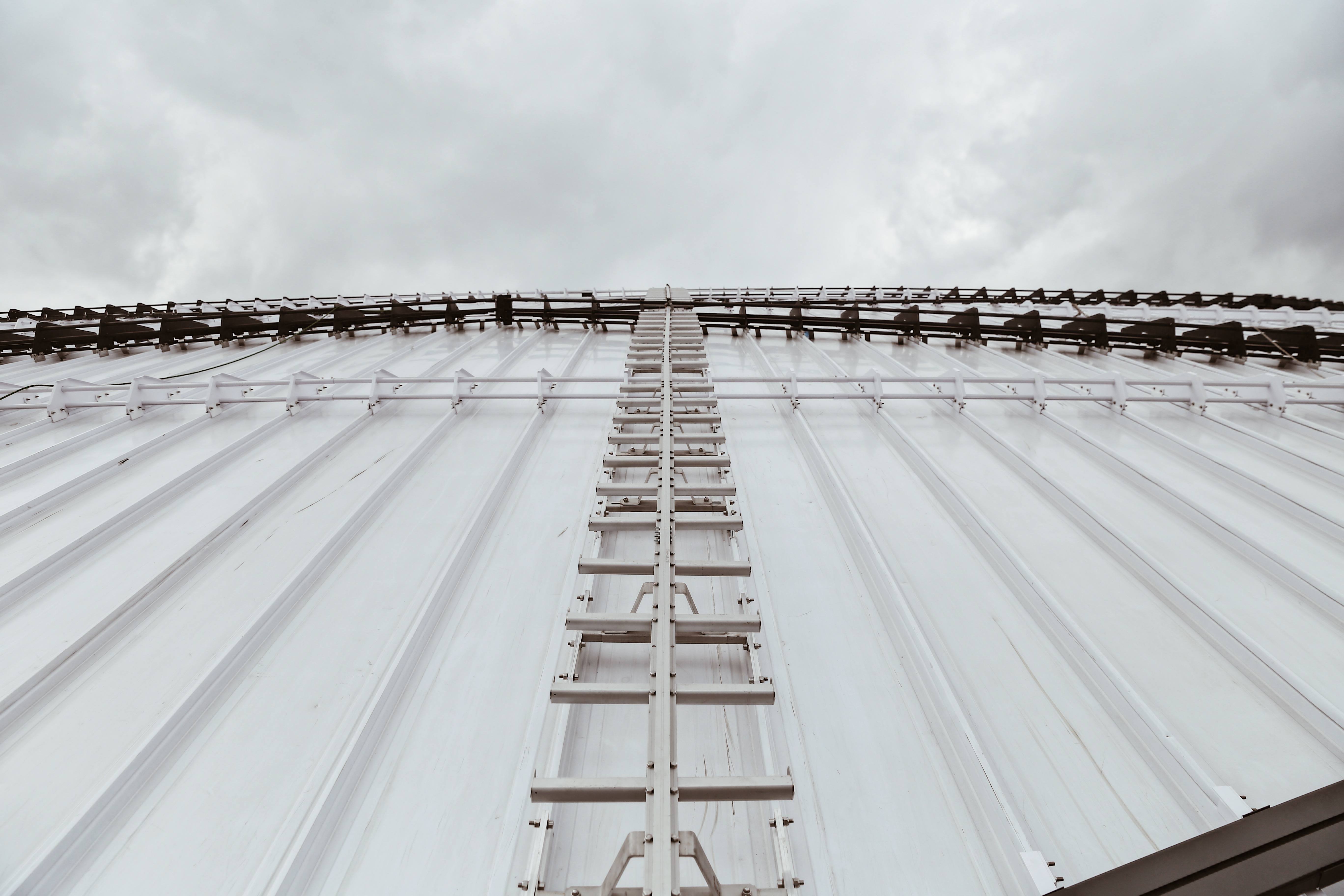

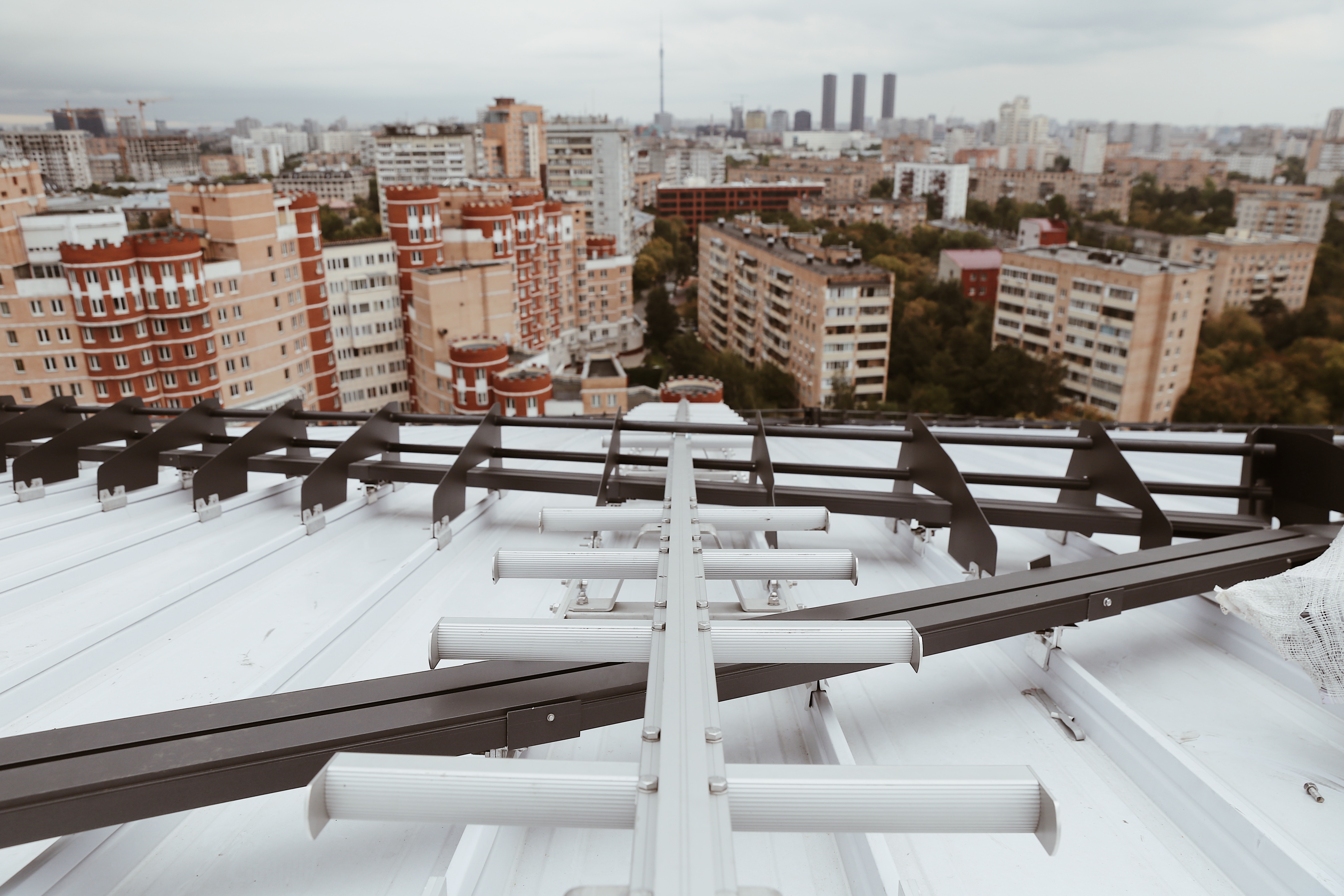

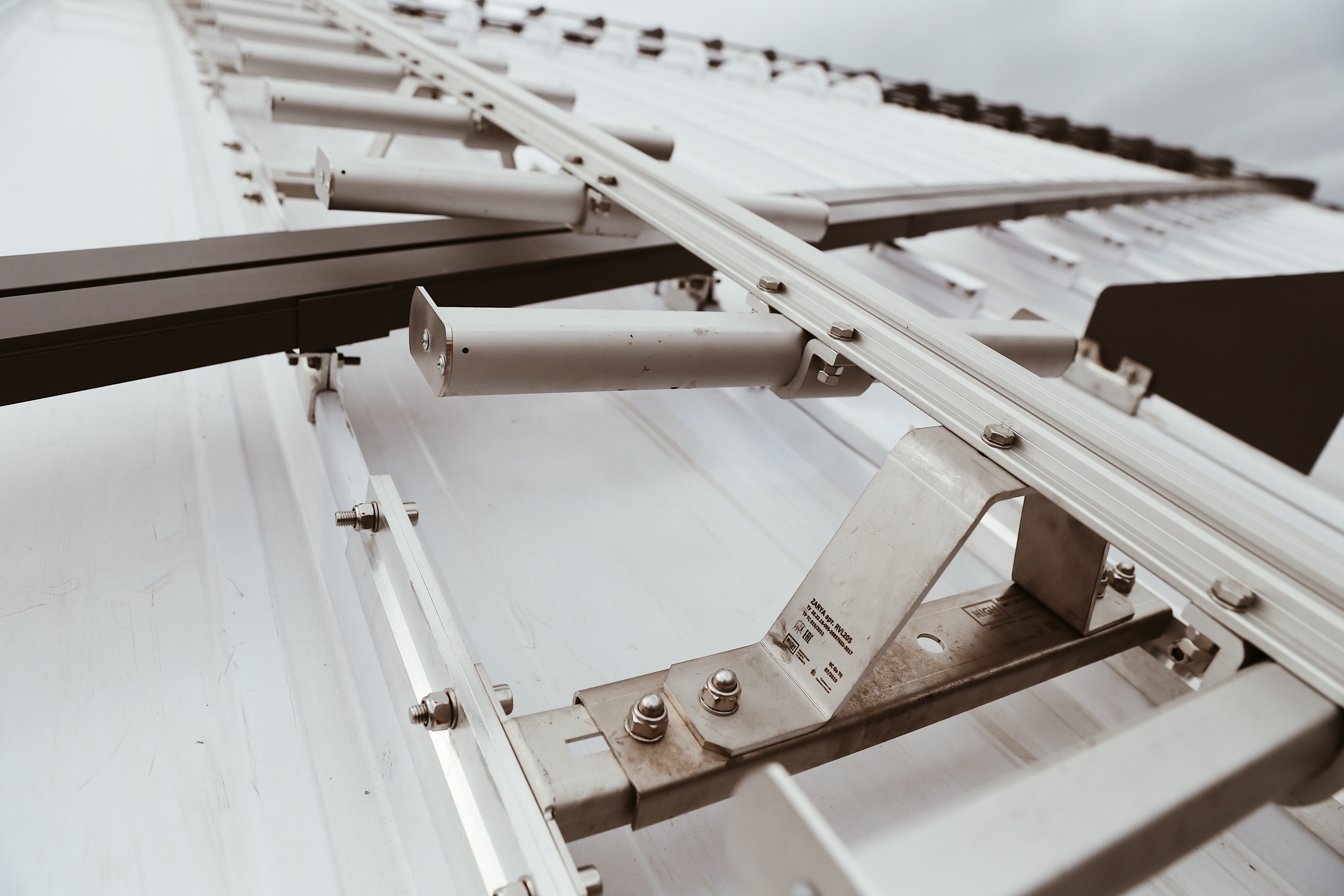

ZARYA 2 – средство защиты от падения с высоты ползункового типа на жесткой анкерной линии. Представляет собой лестницу с интегрированной анкерной линией.

Устройство может быть установлено на стены зданий/сооружений и опоры любого типа. Устройство предусмотрено для монтажа в вертикальном положении и/или для монтажа в комбинации наклона вперед и/или бокового отклонения до 15° от абсолютной вертикали.

Сборная конструкция позволяет создать анкерную линию любого размера.

Рассчитана для работы двух человек и доступна в двух вариантах:

  • Несъемная со ступенями: лестница поставляется со встроенными ступенями. Подходит для мест, где требуется постоянная, готовая к использованию лестница.
  • Несъемная без ступеней: поставляется жесткая направляющая, которая устанавливается на существующую лестницу. Этот вариант позволяет модернизировать существующие конструкции, повысив их безопасность без полной замены.

Безопасность

  • Оборудование соответствует требованиям ГОСТ Р 58193-2018 / EN 353-1:2014, а также ТР ТС 019/2011.
  • Линия может применяться для работы во взрывоопасных газовых средах в помещениях и наружных установках с максимальной температурой поверхности элементов ниже 85°С, кроме подземных выработок шахт, рудников и их наземных строений.
  • Противоскользящая поверхность ступеней обеспечивает безопасный подъем при любых погодных условиях и предотвращает случайное соскальзывание.

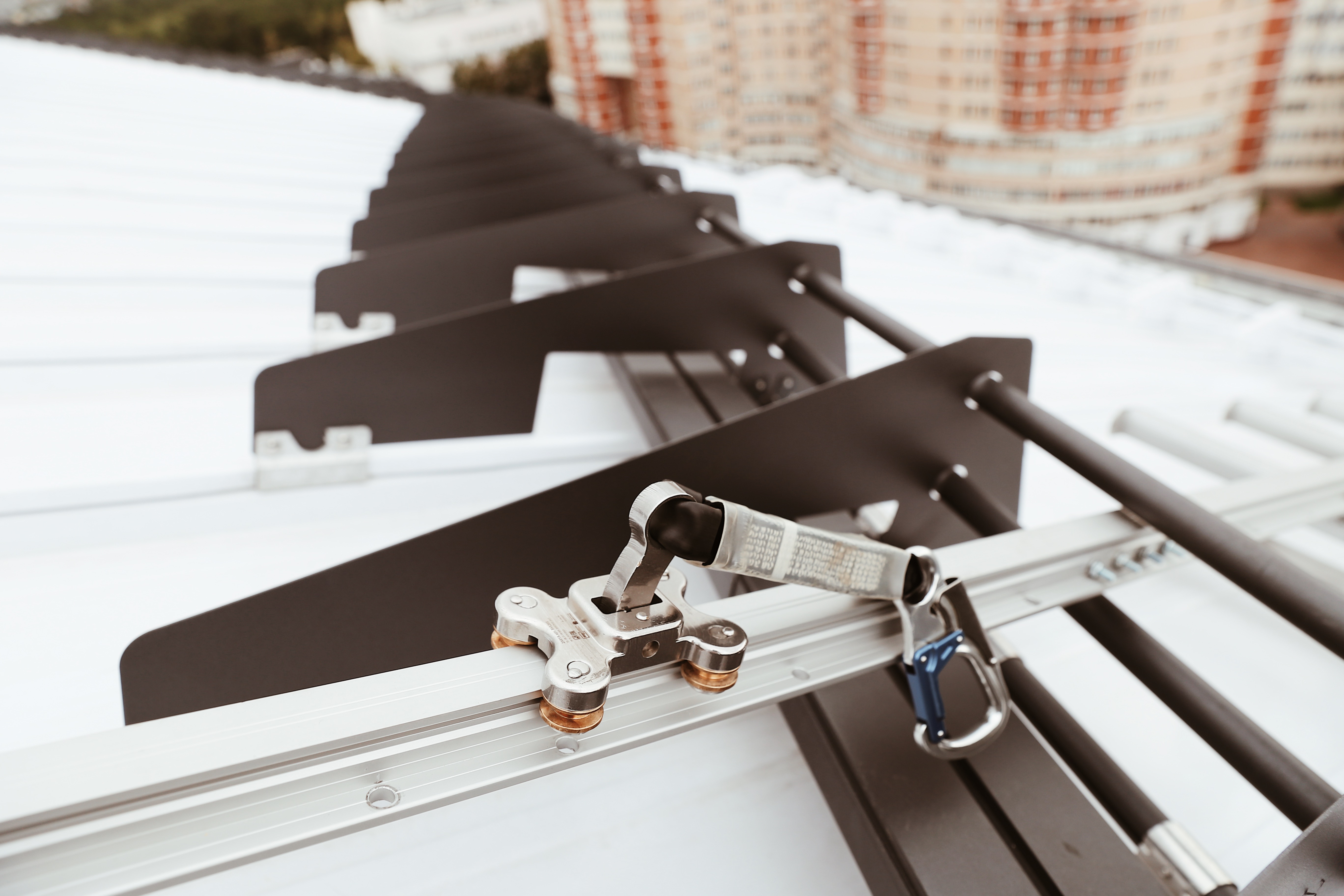

СИЗ ползункового типа (тележка) имеет встроенный амортизатор с карабином класса Т (раскрытие 24 мм) на конце.

Тележка сопровождает пользователя во время изменения положения по направлению вниз или вверх без ручного регулирования, а в случае падения автоматически блокируется на анкерной линии.

Горизонтальная гибкая анкерная линия GORIZONT 2 является анкерным устройством типа С. Предназначена для обеспечения безопасности любых видов кровельных работ.

Максимальное количество одновременных пользователей - не более семи включительно (при наличии мобильной анкерной точки на каждого пользователя).

Мобильная анкерная точка вращается вокруг троса на 360°, обеспечивая максимальную мобильность работника. Пользователь может свободно работать на разных участках крыши, не снимая и не переустанавливая анкерную точку.

Линия крепится к анкерным столбам, которые устанавливаются на кровельные перекрытия различных типов зданий.

  • Два амортизатора для страховки от падения семерых одновременно работающих пользователей.
  • Все элементы системы выполнены из нержавеющей стали и алюминия с антикоррозионным покрытием.
  • Втулочный зажим более надежен по сравнению с цанговым, капитально фиксирует трос.
  • Натяжитель с компенсацией для регулирования силы натяжения троса (при установке и эксплуатации линии).
  • Устройство сигнализации с индикатором срабатывания линии в случае падения пользователя.

Элементы линии выполнены из искробезопасных материалов, что делает устройство соответствующим стандартам взрывозащиты (ГОСТ 31441.1-2011 (EN 13463-1:2001) «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования»).

В соответствии с классификацией оборудования по группам и уровням взрывозащиты устройство имеет маркировку IIC Ga T6 - может применяться для работы во взрывоопасных газовых средах в помещениях и наружных установках с максимальной температурой поверхности элементов ниже 85°С, кроме подземных выработок шахт, рудников и их наземных строений.
